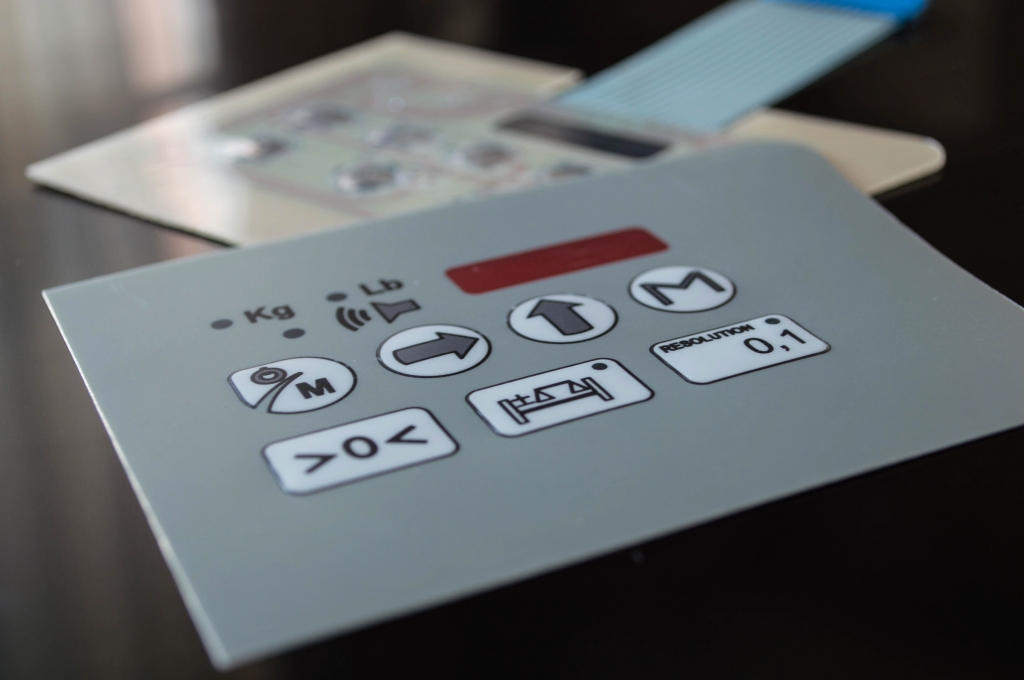

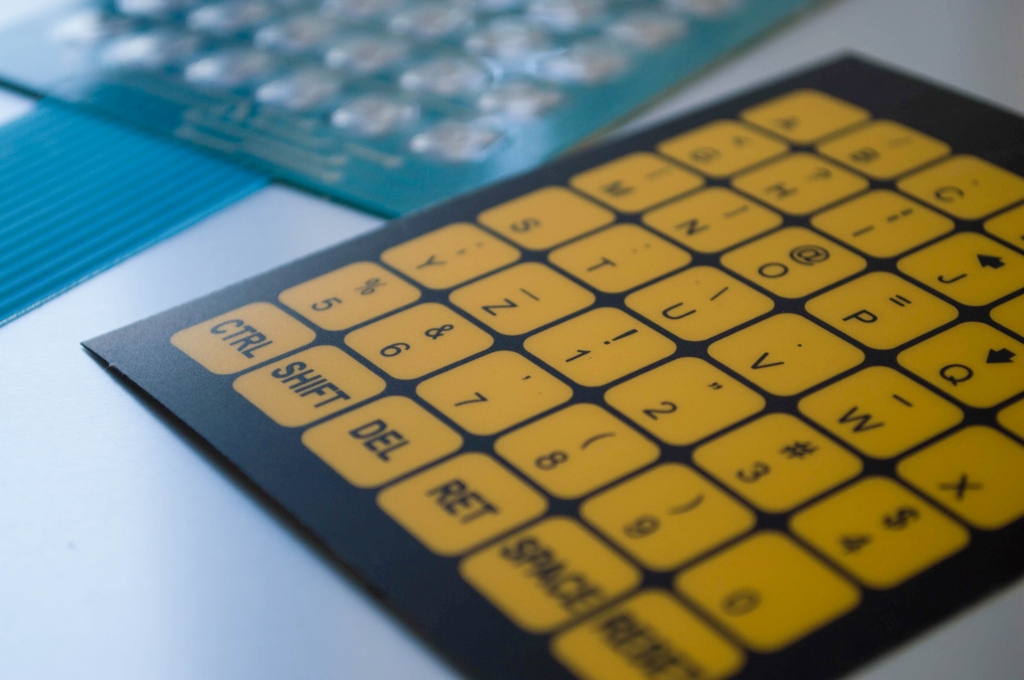

Teclados de membrana
Teclados de membrana
¿Por qué un teclado de membrana para mi proyecto?
Además, los teclados de membrana son muy finos y ligeros. Su espesor es aproximadamente 1mm, ocupan muy poco espacio. Esto permite un fácil almacenamiento, manipulación y transporte.
El diseño y fabricación de un Teclado de Membrana es simple, rápido y económico en comparación con los teclados mecánicos convencionales o las pantallas táctiles capacitivas. Por estas características y su versatilidad, el Teclado de Membrana es una solución que puede adaptarse prácticamente a cualquier aplicación en cualquier sector, ahorrando tiempo y dinero.
La carátula o lámina frontal en los teclados de membrana generalmente se fabrica en Poliéster o Policarbonato. En CRESPO le ayudaremos a encontrar los materiales y soluciones que se ajustan a su aplicación.
Los Teclados de Membrana ofrecen un excelente desempeño y una prolongada vida útil. Así mismo, este tipo de teclados no requiere mantenimiento, y en caso de avería, un Teclado de Membrana puede ser fácilmente sustituido por uno nuevo a muy bajo coste.

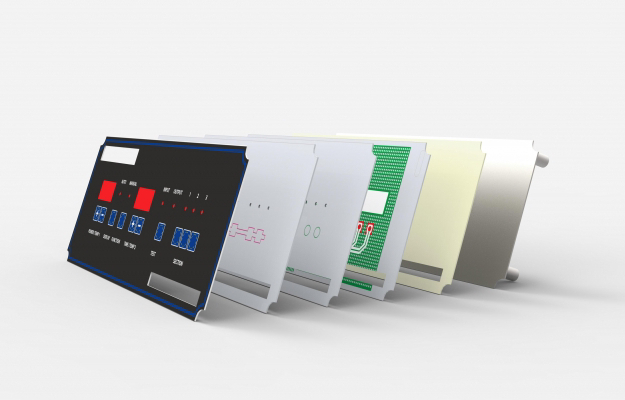

Estructura de capas
- Carátula
- Lámina de sujeción
- Separador
- Circuito
- Componentes
- Adhesivo trasero
Es la capa más superficial del teclado de membrana. Incluye todas las características gráficas de diseño y que permiten operar el teclado.
Los materiales comúnmente utilizados para las carátulas de los teclados son el poliéster y el policarbonato. Ofrecemos materiales de alta resistencia a productos químicos, rayaduras, temperatura, UV, humedad, etc.; que permiten deformación.
Existe una gran posibilidad de acabados. Nuestra experiencia en Serigrafía industrial e Impresión digital nos permite ofrecer el diseño gráfico y acabado que usted desee.
Esta capa intermedia permite mantener las cúpulas metálicas en una posición establecida para garantizar el correcto funcionamiento del teclado al accionar las teclas. Si el teclado de membrana no incluye cúpulas metálicas, no es necesario incluir esta capa en su estructura.
Esta capa permite ajustar el espesor del teclado de membrana garantizando el correcto funcionamiento de LEDs de iluminación y cúpulas metálicas a ensamblar. Comúnmente, esta capa está formada por láminas de adhesivo y poliéster.

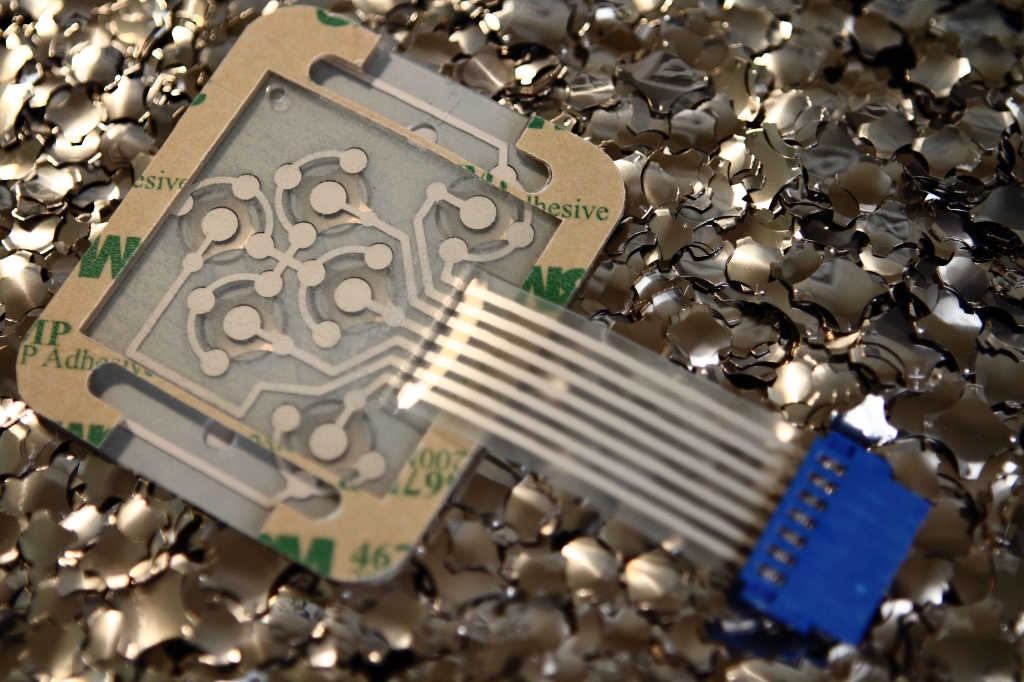

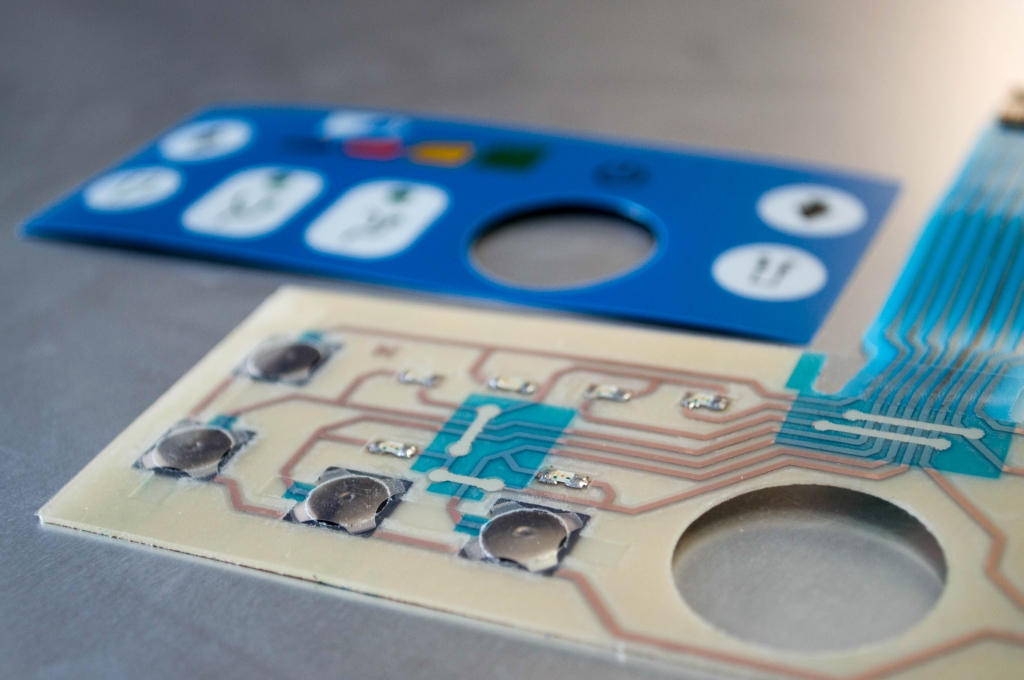

En esta capa flexible se imprime el circuito eléctrico del teclado de membrana. Así mismo, en esta capa se incorporan los LEDs de iluminación y las cúpulas metálicas.
Las pistas conductoras del circuito se pueden fabricar en cobre o con serigrafía de tintas conductoras, principalmente tientas con planta. CRESPO brinda el asesoramiento a todos sus clientes de la mejor alternativa para su teclado de membrana dependiendo de su aplicación.
Sobre el circuito siempre se incluye una capa de mascarilla dieléctrica para la protección de las pistas.
Es posible incluir diferentes acabados de protección en las zonas de contacto en el circuito del teclado como las teclas y en los puntos de las pistas de la cola flexible que entrarán contacto con la PCB. Estos acabados pueden ser en grafito, estaño o “flash-gold”.
- LEDs. Componentes electrónicos que permiten la iluminación en el teclado de membrana. En CRESPO ensamblamos LEDs SMD de diferentes colores (verde, amarillo, naranja, rojo, blanco y azul), bicolor (rojo / verde) o tricolor (rojo / verde / azul).
- Cúpulas metálicas. Componentes de los teclados de membrana que incrementan la sensación táctil durante la operación de las teclas. En CRESPO ofrecemos una amplia gama de tamaños, durezas, formas y acabados dependiendo de cada aplicación.
- Conectores. La conexión de los teclados de membrana con las PCBs se hace con una cola flexible de características variables dependiendo de cada proyecto.
Esta capa es la que contiene el adhesivo que permitirá fijar el teclado de membrana en el alojamiento del dispositivo. Dependiendo de la superficie y la aplicación se determina el mejor tipo de adhesivo trasero para cada aplicación. En CRESPO trabajamos con materiales de primera calidad. Puede confiar en nosotros en la selección del adhesivo trasero para su proyecto de teclado de membrana.
